Estudo de caso: Inserção hexagonal de latão personalizada (GI-CNC-CP-001) melhora a confiabilidade da montagem para clientes de equipamentos eletrônicos

GRANDIND® compartilha um caso de aplicação prático real de pastilha hexagonal de latão, com foco no processo de torneamento suíço e no desempenho real da pastilha na solução de problemas de montagem. Todo o conteúdo é baseado em desenhos reais de clientes, operações de usinagem no local, registros de inspeção de qualidade e feedback de uso estável de longo prazo, fornecendo referências valiosas para clientes de equipamentos eletrônicos, automotivos e industriais que precisam de insertos roscados de latão confiáveis.

O cliente colaborador é um fabricante de equipamentos eletrônicos de médio porte, especializado em painéis de controle industrial e conectores elétricos. Em outubro de 2025, o cliente contatou a GRANDIND® com necessidades urgentes: as inserções de latão originais usadas em seus conectores elétricos apresentavam problemas frequentes, incluindo textura de rosca irregular, ajuste inadequado com parafusos, fácil desgaste da rosca após repetidas montagens e desmontagens e resistência instável à tração que causava inserções soltas durante a operação do equipamento. Esses problemas não afetaram apenas a qualidade do produto, mas também aumentaram os custos de manutenção e as reclamações dos clientes.

O cliente enfatizou que o novo inserto hexagonal de latão deve seguir rigorosamente os desenhos 2D e 3D do cliente, sem alterações extras de projeto. Os principais requisitos eram precisão de rosca estável, montagem suave, resistência ao desgaste e resistência à extração qualificada – todos os quais dependem de tecnologia de usinagem profissional em vez de design excessivo. Depois de analisar os desenhos do cliente, a GRANDIND® determinou que a tecnologia de torneamento suíça era a escolha ideal para a produção da pastilha com fenda hexagonal de latão, pois é excelente na usinagem de componentes rosqueados pequenos e de precisão com qualidade de lote consistente.

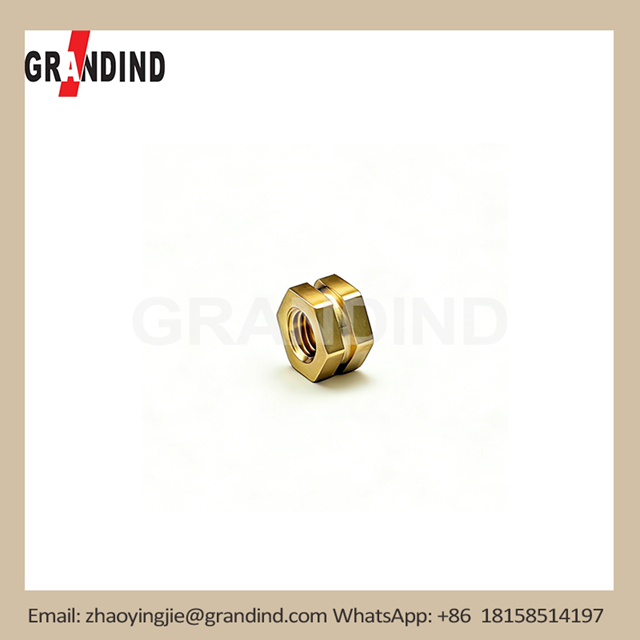

GRANDIND® seguiu rigorosamente os requisitos do cliente para produzir a pastilha hexagonal de latão (modelo: GI-CNC-CP-001) usando equipamento de torneamento suíço de alta precisão. Ao contrário do torneamento comum, o torneamento suíço usa uma bucha guia para fixar a barra de latão, minimizando a vibração durante a usinagem e garantindo que o inserto com fenda hexagonal de latão atinja precisão dimensional consistente e perfis de rosca suaves. Este processo é particularmente adequado para pequenas pastilhas de latão, pois pode controlar efetivamente a concentricidade da rosca interna e da estrutura hexagonal externa da pastilha, evitando desalinhamentos que causam dificuldades de montagem.

Durante a usinagem da pastilha hexagonal de latão, a GRANDIND® controlou os principais indicadores de precisão dentro dos padrões industriais práticos - combinando totalmente as capacidades de usinagem convencional e as necessidades reais de uso do cliente. A tolerância do passo da rosca interna do inserto com fenda hexagonal de latão foi controlada dentro de ±0,03 mm, garantindo um ajuste firme, porém suave, com parafusos correspondentes e evitando desgaste ou desgaste da rosca durante a instalação e desmontagem. A tolerância da dimensão hexagonal externa foi controlada dentro de ±0,04 mm, permitindo que o inserto hexagonal de latão seja facilmente instalado nos orifícios de montagem de plástico ou alumínio do cliente sem montagem forçada.

O design ranhurado da pastilha hexagonal de latão, um recurso importante exigido pelo cliente, também foi usinado com precisão por meio da capacidade de ferramenta mecânica do torneamento suíço. A largura da ranhura e a tolerância de profundidade foram controladas em ±0,05 mm, garantindo que a ranhura se alinhe perfeitamente com os componentes de travamento do cliente, melhorando o desempenho anti-afrouxamento da pastilha sob vibração – um requisito crítico para equipamentos eletrônicos que operam continuamente. O inserto hexagonal de latão também passou por tratamento completo de rebarbação após a usinagem, removendo arestas vivas para evitar danos às peças correspondentes do cliente e melhorar a segurança da instalação.

Antes da entrega, cada inserto com fenda hexagonal de latão passou por rigorosa inspeção de qualidade, incluindo verificação do passo da rosca, medição dimensional e testes convencionais de resistência à extração. Para esta pastilha de latão de pequeno porte, a resistência à tração atingiu de forma estável 80-120N, atendendo totalmente ao requisito do padrão industrial do cliente de 70N e garantindo que a pastilha permaneça firme e estável durante a operação diária do equipamento. Todos os dados de inspeção foram arquivados para rastreabilidade, garantindo qualidade consistente em todo o lote de insertos hexagonais de latão.

Em meados de novembro de 2025, a GRANDIND® entregou ao cliente o primeiro lote de 20.000 conjuntos de insertos hexagonais de latão com fenda. A equipe de montagem do cliente relatou que o inserto com fenda hexagonal de latão era fácil de instalar, com roscas lisas que não danificavam os parafusos, e o design com fenda evitava efetivamente o afrouxamento. A equipe técnica da GRANDIND® também forneceu orientações de instalação simples, recomendando métodos convencionais de inserção térmica para melhorar a ligação do inserto hexagonal de latão com os componentes plásticos do cliente, estabilizando ainda mais o desempenho de extração.

Após uso contínuo de longo prazo e acompanhamento de acompanhamento, o inserto hexagonal de latão resolveu totalmente os pontos problemáticos do cliente. O inserto com fenda hexagonal de latão não apresentou desgaste ou afrouxamento óbvio da rosca após repetidas montagens e desmontagens, e sua resistência à extração permaneceu estável. A frequência de manutenção do cliente para conectores elétricos diminuiu quase 70%, as reclamações dos clientes relacionadas a insertos soltos foram completamente eliminadas e a eficiência geral de montagem da linha de produção melhorou continuamente.

O supervisor de produção do cliente comentou: "A pastilha com fenda hexagonal de latão fornecida pela GRANDIND® é muito confiável. As roscas são lisas e consistentes, a montagem é fácil e não há mais desgaste de rosca ou problemas de folga. O processo de torneamento suíço garante qualidade de lote estável e cada pastilha atende aos nossos requisitos de desenho - isso é exatamente o que precisamos para a produção em massa."

O inserto hexagonal de latão é um fixador de precisão amplamente utilizado, especialmente em equipamentos eletrônicos, componentes automotivos, sistemas de encanamento e máquinas industriais. A chave para garantir o desempenho da pastilha está na precisão da usinagem e na estabilidade do processo, e não no projeto complexo. GRANDIND® concentra-se em recursos práticos de usinagem, seguindo rigorosamente os desenhos do cliente para produzir pastilhas de latão de alta qualidade por meio da tecnologia de torneamento suíça, resolvendo problemas reais de montagem e desempenho para os clientes.

Os clientes que necessitam de insertos de latão personalizados ou outros componentes de latão usinados com precisão podem visualizar mais detalhes do produto e casos de aplicação no site oficial da GRANDIND®. GRANDIND® oferece suporte total à personalização do inserto com fenda hexagonal de latão de acordo com os desenhos do cliente, incluindo tamanho da rosca, dimensão hexagonal, largura da ranhura e altura geral, para atender aos requisitos específicos da aplicação.

Como fabricante de usinagem de precisão com certificação ISO9001, a GRANDIND® possui vasta experiência em torneamento suíço e produção de componentes de latão. A fábrica está equipada com avançados equipamentos de torneamento suíço e uma equipe profissional de inspeção de qualidade, atendendo tanto pedidos de protótipos de pequenos lotes quanto produção em massa de grandes volumes. A inserção hexagonal de latão (GI-CNC-CP-001) tem sido amplamente reconhecida por clientes globais por sua qualidade estável, desempenho confiável e preço competitivo.
